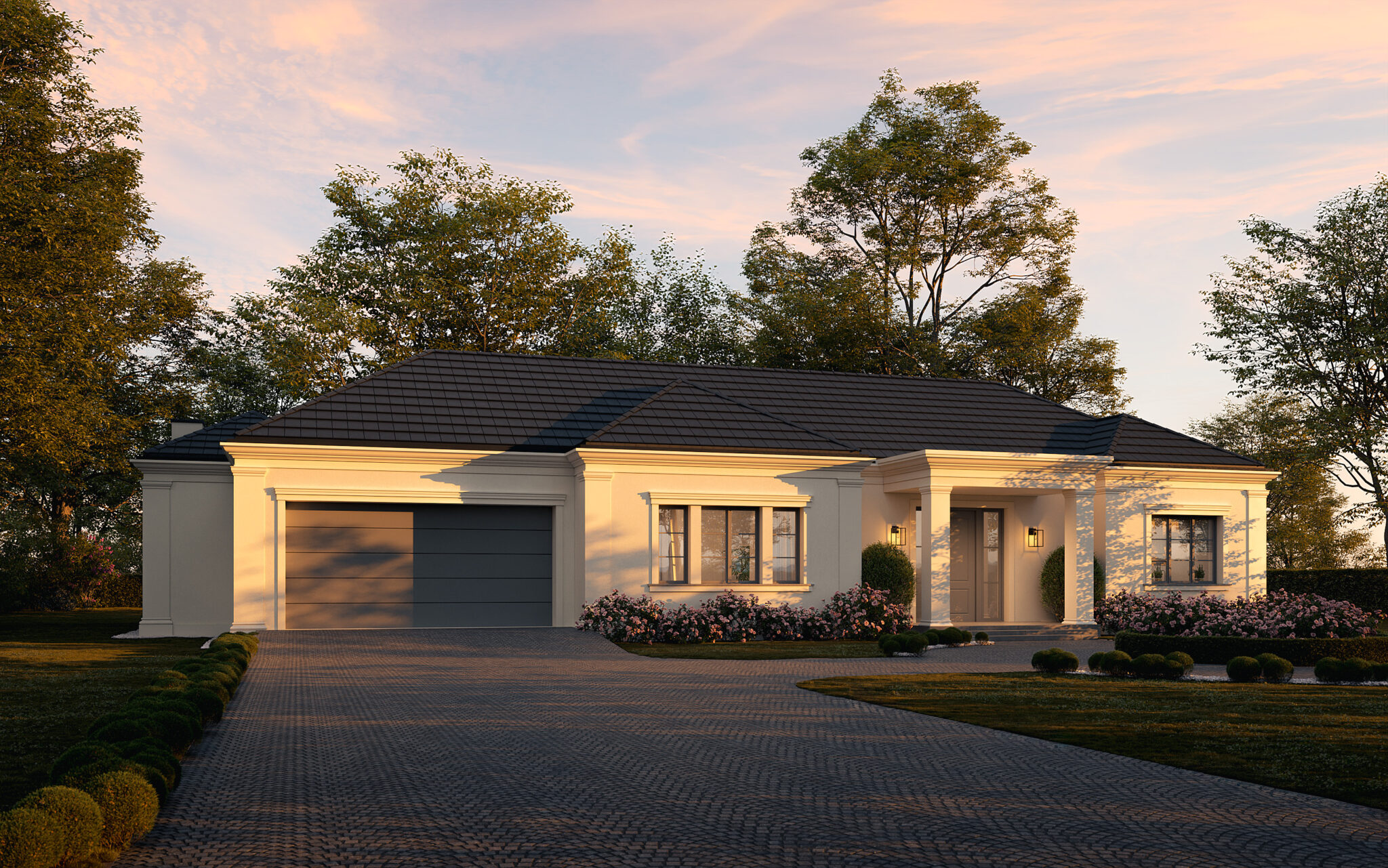

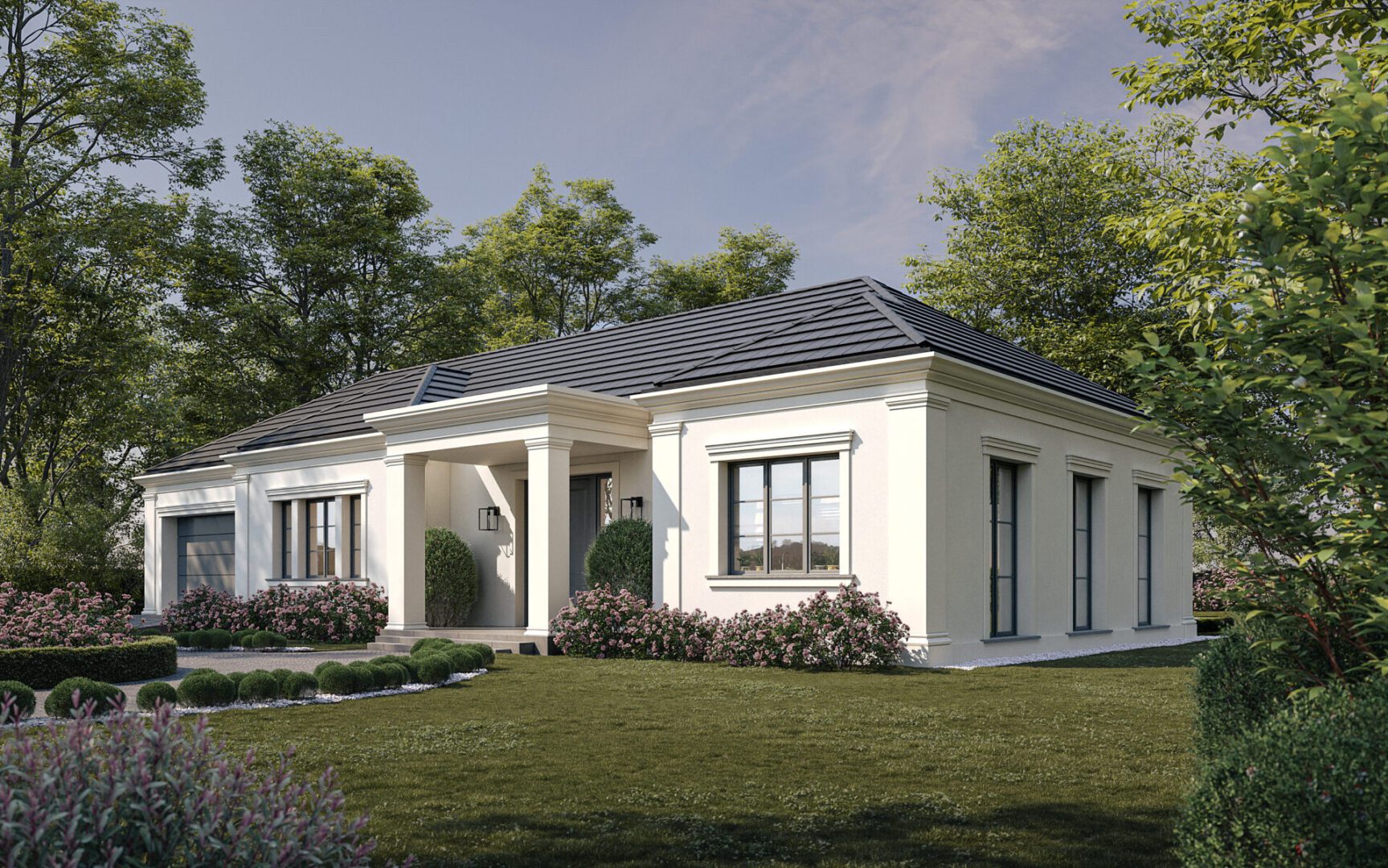

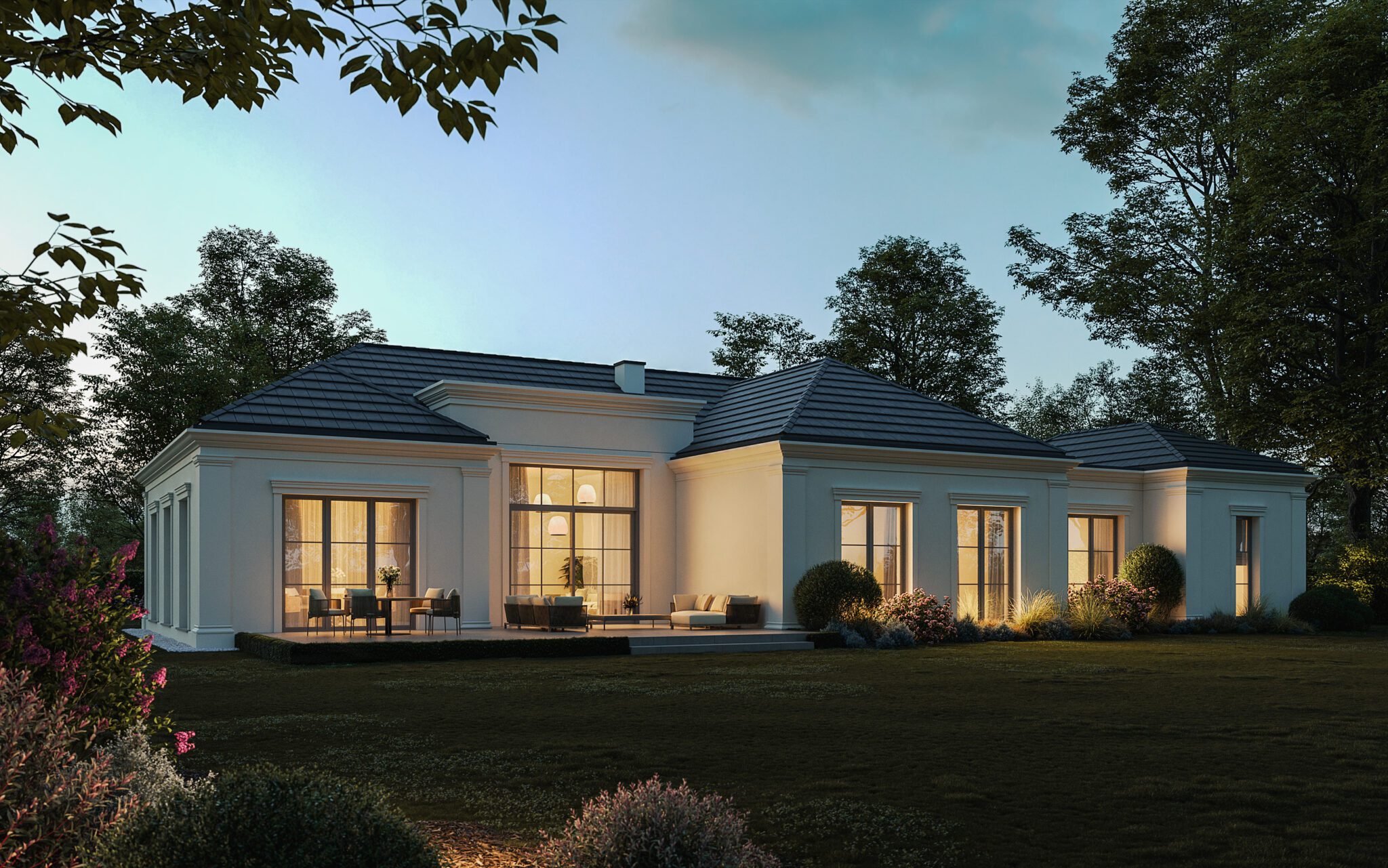

WILLA ETAGE

Name: WILLA ETAGE - Unique-Residence
Price: 25000.00 PLN
Availability: InStock

Cena:

25,000.00 zł

Zobacz odbicie lustrzane:

CZAS OPRACOWANIA DO 35 DNI ROBOCZYCH OD CHWILI ZAKUPU PROJEKTU

3 EGZEMPLARZE DRUKOWANE PROJEKTU ARCHITEKTONICZNO-BUDOWLANEGO I TECHNICZNEGO

WYSYŁKA KURIEREM NA WSKAZANY ADRES

Bezpieczna płatność

USŁUGA NA ZAMÓWIENIE

Wariant

Wyczyść

Przedmiotem świadczenia jest towar nieprefabrykowany, wyprodukowany według specyfikacji Użytkownika lub służący zaspokojeniu jego zindywidualizowanych potrzeb.

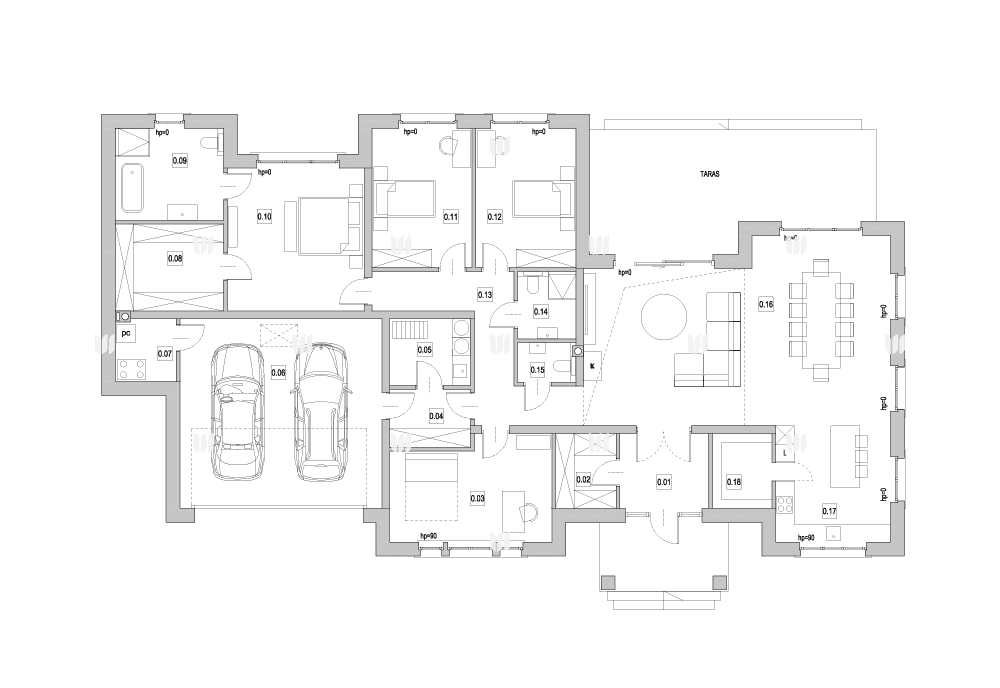

Układ funkcjonalny

Parter

Powierzchnia użytkowa	204,66 m²
Pow. tech. + gosp. + garaż	47,54 m²
0.01 Przedsionek	7,11 m²
0.02 Garderoba	4,84 m²
0.03 Gabinet	17,24 m²
0.04 Przedsionek	5,01 m²
0.08 Garderoba	10,05 m²
0.09 Łazienka	10,60 m²
0.10 Sypialnia	20,92 m²
0.11 Sypialnia	14,87 m²
0.12 Sypialnia	14,87 m²
0.13 Komunikacja	13,85 m²
0.14 Łazienka	4,20 m²
0.15 WC	2,47 m²
0.16 Salon z jadalnią	54,77 m²
0.17 Kuchnia	15,90 m²
0.17 Spiżarnia	4,76 m²

Parametry budynku

POWIERZCHNIA UŻYTKOWA	252,20m 2
POWIERZCHNIA CAŁKOWITA	306,16m 2
POWIERZCHNIA ZABUDOWY	308,14m 2
WYSOKOŚĆ BUDYNKU	6,83m
KĄT NACHYLENIA DACHU	35°
WYSOKOŚĆ POMIESZCZEŃ [parter/ piętro]	3,20m/4,60m
WYMIARY BUDYNKU [szerokość x głębokość]	26,21x14,42m
POSADOWIENIE	ławy fundamentowe
ŚCIANY	dwuwarstwowe [25cm porotherm dryfix + 20cm styropian]
STROP	monolityczny, żelbetowy
KONSTRUKCJA DACHU	więźba dachowa
POKRYCIE DACHU	dachówka ceramiczna
ELEWACJA	tynk
OGRZEWANIE	kocioł gazowy, ogrzewanie podłogowe
CHŁODZENIE	klimatyzacja – jednostki typu multisplit
WENTYLACJA	mechaniczna z rekuperacją

Zakres projektu architektoniczno – budowlanego

stosowne rysunki kondygnacji branży architektonicznej: rzuty, przekroje, elewacje w skali 1:100
opis techniczny wraz z doborem warstw w przegrodach, stosownymi obliczeniami parametrów przenikania ciepła oraz innymi informacjami dotyczącymi obiektu, wynikającymi z rozporządzenia w sprawie szczegółowego zakresu i formy projektu budowlanego
analiza technicznych, środowiskowych i ekonomicznych możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło oraz analiza technicznych i ekonomicznych możliwości wykorzystania urządzeń, które automatycznie regulują temperaturę
informacja BIOZ
3 egzemplarze papierowe

Zakres projektu technicznego

rozszerzony projekt architektoniczny, z elementami projektu wykonawczego [stosowne detale wykonawcze, zestawienia stolarki, sztukaterii, kamienia, elementów kutych], opis techniczny
projekt konstrukcji z opisem technicznym zawierającym obliczenia i schematy statyczne, zestawienie stali, zestawienie więźby, detale niezbędne do realizacji projektu
projekt instalacji sanitarnych wewnętrznych [wod.-kan., c.o. z proj. ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją, klimatyzacji w oparciu o multisplity]
charakterystyka energetyczna budynku
projekt instalacji elektrycznych [bazowy – wymaga uszczegółowienia przez Architekta Wnętrz – odnośnie do ilości punktów świetlnych, obwodów, gniazd, etc. lub też zaprojektowania automatyki budynku w oparciu o system KNX, w przypadku chęci realizacji projektu domu inteligentnego]
3 egzemplarze papierowe

Zakres zgody na wprowadzenie zmian nieistotnych:

1. dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku;
2. podpiwniczenie całości lub fragmentu budynku przy zachowaniu istniejącej wysokości cokołu;
3. realizacja budynku w lustrzanym odbiciu;
4. zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych i wykończeniowych, przy spełnieniu wymaganych normą własności użytkowych ścian;
5. zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości;
6. zmiana pokrycia dachowego na lekkie, zmiana kąta nachylenia dachu w granicach 5°;
7. zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych (przy zachowaniu nośności elementów konstrukcyjnych budynku);
8. zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego;
9. zmiana układu funkcjonalnego – ilości, wielkości oraz przeznaczenia pomieszczeń na parterze i piętrze/ poddaszu;
10. zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych;
11. zmiana ilości, wielkości i usytuowania okien połaciowych;
12. zmiana elewacyjnych materiałów wykończeniowych i kolorystyki;
13. zmiana zewnętrznego obrysu budynku.
